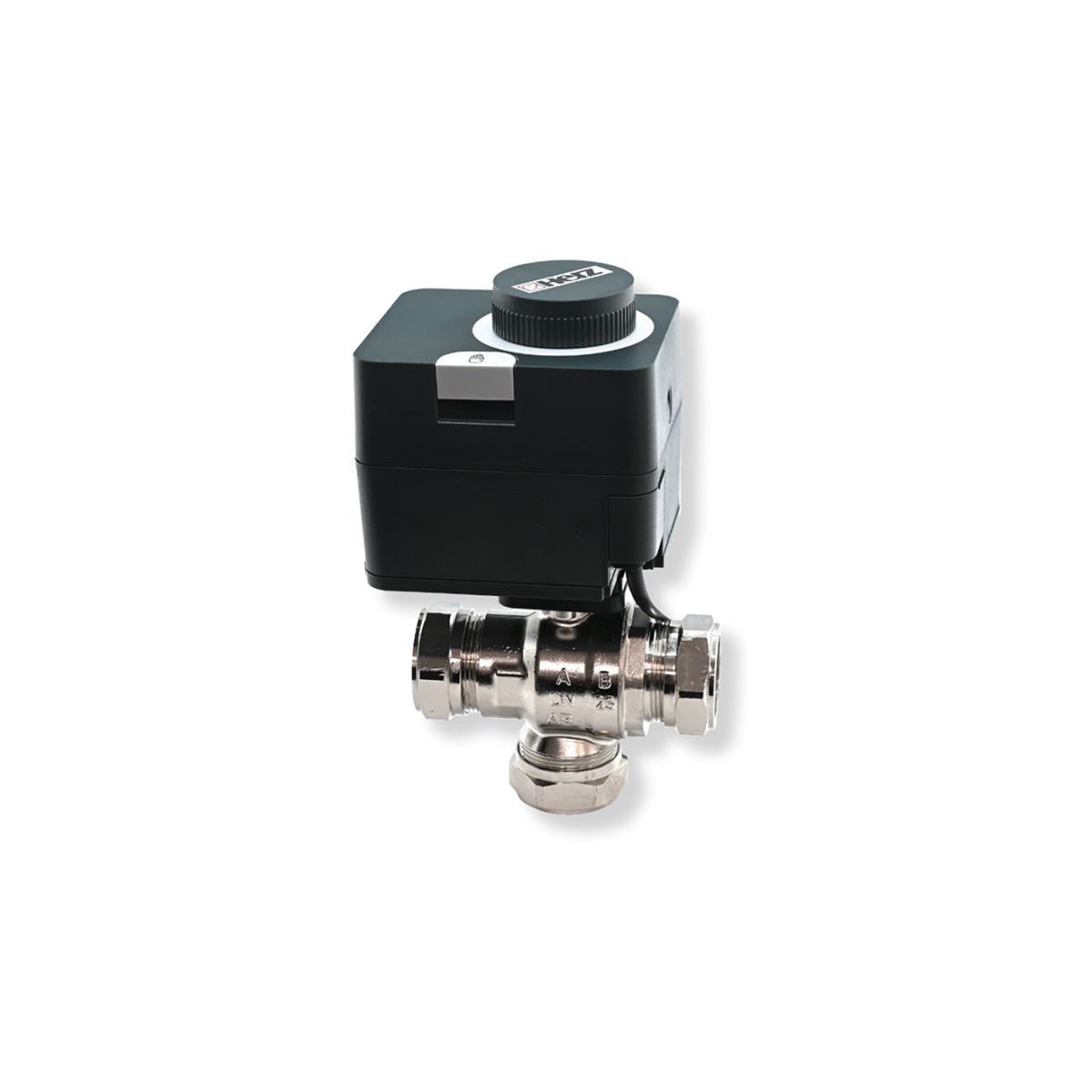

Ventil troputni prekretni R5/4" (DN32 - Cu 35) s motornim pogonom (12S, 230V, 2P+ prekidač) priključnim kabelom, 3 x hidraulički priključak s holender maticom G6/4" HERZ

Kuglični ventil s motornim pogonom, koji omogućava 12-sekundni prijelaz između zona A/B. Dostupne su izvedbe s vanjskim navojem ili priključcima za izravnu povezanost. Motorni pogon radi na napajanju od 230 V ili 24 V. Ventil je dizajniran za širok spektar primjena, uključujući sustave toplinskih pumpi, podno grijanje i HVAC rješenja, te predstavlja ključni element za učinkovito zonalno upravljanje. HERZ zonalni ventili koriste se u sustavima grijanja i hlađenja, poput sustava toplinskih pumpi, podnog grijanja i HVAC aplikacija, gdje služe kao ključni elementi za upravljanje zonama.

Glavne prednosti HERZ zonalnih ventila

• Automatsko upravljanje: Kuglični ventil opremljen je motornim pogonom koji omogućuje automatski prijelaz između krugova. Prijelaz je brz (12 sekundi) i precizan, a njime upravlja sustavski regulator.
• Brza reakcija: Motorni pogon omogućuje premještanje položaja za 90° za samo 12 sekundi, što osigurava brzo reagiranje na potrebe sustava i energetski učinkovito djelovanje.
• Univerzalna naponska napajanja: Dostupne su izvedbe motora za napone od 230 V AC ili 24 V AC/DC, s mogućnošću ili bez podesivog pomoćnog prekidača.
• Jednostavna montaža i održavanje: Motorni aktuator dizajniran je s modulom za brzu montažu, što omogućava brzu i jednostavnu instalaciju i demontažu.
• Kvalitetna izrada: HERZ kuglični ventili izrađeni su od visokokvalitetne mjedi, što jamči dugovječnost i pouzdano funkcioniranje. Ventili imaju isti Kvs faktor za protok između AB-A i AB-B, što omogućava optimalno hidrauličko usklađivanje.
• Dimenzije i prilagodljivost: Ventili su dostupni u dimenzijama od DN20 do DN32, što omogućuje upotrebu u različitim konfiguracijama sustava.
• HERZ zonalni ventili predstavljaju kombinaciju visoke učinkovitosti, jednostavnosti upotrebe i dugoročne pouzdanosti.



Tehničke karakteristike

• Nazivni tlak: PN10
• Maks. radna temperatura: 110°C (bez pare)*
• *ako je zonalni ventil opremljen motornim pogonom, temperatura okoline mora biti 50°C ili manja.
• Min. radna temperatura: 0°C (voda 0,5°C)
• Radni opseg (okret): 90°
• Moment otvaranja (pri PN10): ≤ 5 Nm
• Stupanj curenja između komora: 0%

Medij

Grijana voda prema ÖNORM H5195 ili VDI-Standard 2035. Dozvoljena je upotreba etilen ili propilen glikola u mješavinskom omjeru 25-50%. Na EPDM brtve mogu utjecati maziva iz mineralnih ulja, što može uzrokovati oštećenje EPDM brtvi. Prije upotrebe proizvoda s etilen glikolom protiv smrzavanja i za zaštitu od korozije, obavezno provjerite dokumentaciju proizvođača.
